S1 工程型惯导RTK

产品描述:

网络,高效

S1 ⼯程型惯导RTK,搭载基于“天琴”⼆代芯片的全尺寸高精度定位板卡,全星座全频点信号追踪(五星⼗六频),全面支持北斗三号;内嵌eSIM,开机即测,一年免流量,无需插卡即可实行网络式作业;预装思拓力第四代惯导倾斜测量技术(需单独开通),显著提升⼯程放样效率。

    ⼯程测量·效率保证



    S1⼯程型惯导RTK是⼯程测量的利器功能全⾯性能稳定,品质可靠。还有量身打造的专业测量软件SurPAD 4.0,可以满⾜多种放样作业的使⽤需求,如道路施⼯、电线勘测、场地平整控制、CAD应⽤、铁路放样等。







    硬核科技·高效



    五星十六频,800通道数,全星座全频点信号追踪,全面支持北斗三号;

    内嵌eSIM,开机即测,⼀年免流量,无需插卡即可实行网络式作业;

    410~470MHz全频率全兼容全球通电台;

    全新6.04固件,抗干扰更强,精度更高,性能更牛,高效固定解;

    五种数据链任意切换(WiFi,eSIM,SIM,电台,蓝牙);

    IP68军⼯级防水防尘。









    全键盘安卓手簿



    思拓⼒新推出的⾯向专业测绘用户的⼀款全键盘安卓⼿簿,整体设计更符合⼈体⼯程学同时在操作系统、硬件配置、软件优化等方面有很提升。







    第四代惯导倾斜测量(单独开通)



    不受电磁干扰,无需泡对中,扛杆即测,行走放样作业效率提升50%

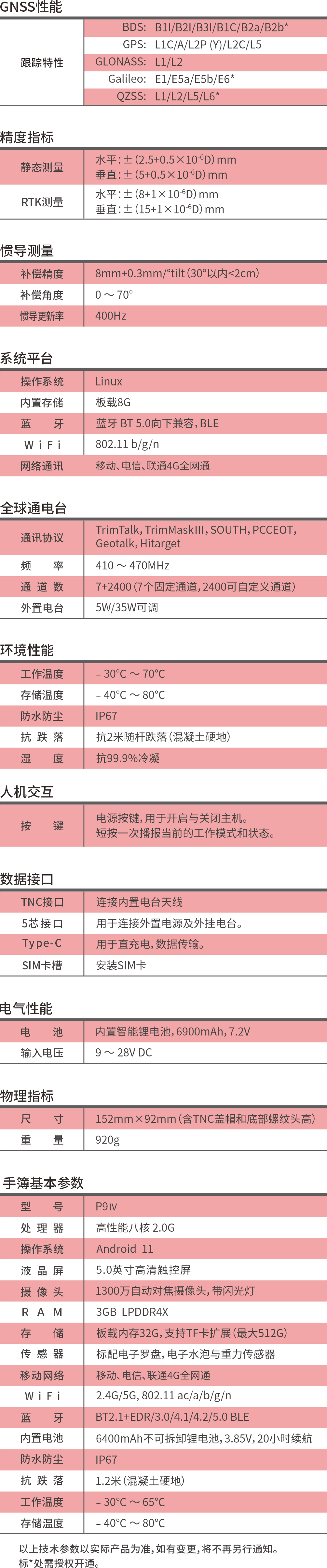

项目

子项目

描述

GNSS

性能

通道数

800

跟踪特性

BDS-2: B1,B2,B3

BDS-3:B1C, B2a, B2b,ACEBOC

GPS:L1C/A, L1C, L1P,L2C,L2P,L5

GLONASS: G1,G2,G3

Galileo:E1,E5a, E5b, AltBOC, E6

QZSS:L1C/A,L1C, L2C, L5, LEX

数据输出

 NMEA0183,NMEA2000, Crescent二进制

差分输出

RTCM SC-104(SBAS/Beacon) 自有差分格式ROX,

 RTCM2.x, RTCM3.x, CMR, CMR+

精度指标

静态测量

水平:±(2.5+0.5×10 -6D)mm

垂直:±(5+0.5×10-6 D)mm

RTK测量

平:±(8+1×10-6 D)mm

垂直:±(15+1×10-6 D)mm

惯导测量需单独开通

补偿精度

8mm+0.3mm/°tilt(30°以内<2cm)

补偿⻆度

0~70°

惯导更新率

400Hz

系统平台

操作系统

Linux

内置存储

板载8G

蓝牙

蓝牙 BT 5.0向下兼容,BLE

W i F i

802.11 b/g/n

全球通电台

通讯协议

TrimTalk,TrimMaskⅢ,SOUTH,PCCEOT,

Geotalk,Hitarget

频率

410~470MHz

通道数

7+2400(7个固定通道,2400可自定义通道)

外置电台

5W/35W可调

电气性能

电池

内置智能锂电池,6900mAh,7.2V

输入电压

9~28V DC

人机交互

按键

电源按键,⽤于开启与关闭主机。

短按⼀次播报当前的作模式和状态。

数据接口

TNC接口

连接内置电天线

5芯接口

用于连接置电源及外挂电台。

Type-C

用于直充电,数据传输。

物理指标

尺寸

152mm×92mm(含TNC盖帽和底部螺纹头高)

重量

920g

环境性能

工作温度

-30 +70℃

存储温度

-40℃ ~ +80℃

防水防尘

IP68

抗跌落

2米随杆跌落(混凝土硬地

湿度

99.9%冷凝



项目

子项目

描述

手簿基本参数

型号

SH5A/P9III,以下以SH5A介绍

操作系统

Android 10

处理器

性能八核64位

RAM+ROM

3GB 高速DDR3+32 GB

外部存储

最⼤支持128GB SD扩展

传感器

电⼦罗盘,电子水泡,重力传感器

摄像头

1300万⾃动对焦摄像头

移动网络

移动、电信、联通4G全网通

WiFi/蓝牙

802.11b/g/n,Bluetooth4.0+Bluetooth LE

内置电池

5200mAh,3.8V

防护等级

IP67

扛跌落

可承受1.2米硬质地板跌落

作业温度

-20℃〜+55

存储温度

-40℃〜+70
