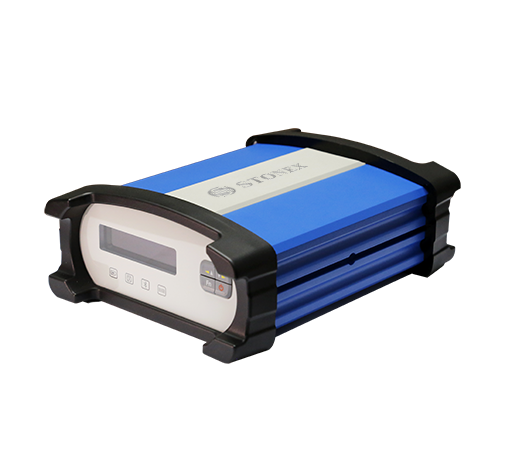

SC200Ⅱ 智能CORS终端

产品描述:

众望所归的CORS系统

思拓力CORS系统是集GNSS数据采集、数据处理、数据广播、系统管理的高效系统解决方案,CORS接收机是其中最为核心的部分。新一代SC200做了多项改进:4G全网通并增加外置天线,防电涌冲击保护机制,内置自研电台模块、数据链热备份等,同时提供了更多按需定制的产品方案。新一代SC200除了作为专业的CORS接收机,还可以用于各种工程监测领域。

    1、数据传输手段丰富



           数据传输方式包括WiFi、蓝牙、数传电台、4G全网通和有线网络等,能够实现数据链的热备份。为了提高数据通讯的稳定性,还增加了4G外置天线。新一代SC200可以同时记录多达8组数据存储,支持多达8组网络数据传输。



    2、增加电涌冲击防护



           内置12000mAh智能电池,可以在内置电源、外部电源和POE供电之间无缝切换。为了保护设备不被电涌冲击,保障数据运行安全,新一代SC200新增防电涌冲击保护机制,无需用户再配置外接适配器。



    3内置自研电台选项



               内置自主研发TRM101电台模块选项,实现工程监控面网络架设应用。除此之外,还搭载了国内首个商业星基增强系统“中国精度”,可以提供0.04m的定位精度。



    4、智能远程配置管理



               WiFi模块可以将自身作为热点,使用智能设备连接之后可以通过Web管理界面进行功能设定。新一代SC200还支持SNRS远程配置管理,以及Ntrip Caster/Server/Clinet网络协议。



    5、扼流圈天线



          思拓力扼流圈天线CR- STONEX PLUS是一款涵盖GPS L1\L2GLONASS L1\L2、北斗以及GalileoQZSS等卫星导航系统的扼流圈测量天线,满足目前测量设备高精度、多系统兼容的需求。主要技术特点如下:



           a.相位中心精度达到亚毫米级,且相位中心稳定性高,重复性好。



           b.采用3D扼流圈设计,实现优异的多路径抑制效果



           c.天线低仰角增益高,对低仰角卫星跟踪能力强,保证系统可用卫星数目足够多。



           d.低噪放增益高,所配线缆长度可达100米以上。



           e.独特的防水防尘设计,确保核心部件完全密封,可在户外长年正常工作。



           CR- STONEX PLUS可广泛应用于大地测绘、海洋测量、航道测量、疏竣测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等高精度场合。



产品型号

SC200

卫星系统

北斗+GPS+GLONASS+Galileo

GNSS特性

通道数

220-550

GPS

L1 C/A,L2E,L2C,L5

GLONASS

L1 C/A, L1P, L2 C/A(仅GLONASS M), L2P

BDS

B1,B2,B3

GIOVE-A

L1 BOC, E5A, E5B, E5AltBOC1

GIOVE-B

L1 CBOC, E5A, E5B, E5AltBOC1

SBAS

WASS、MSAS、ENGOS、QZSS

初始化时间

<10s

初始化可靠性

>99.99%

性能指标

码差分定位

水平:±(2.5mm+1ppm)RMS

垂直:±(0.5mm+1ppm)RMS

静态测量

水平:±(2.5mm+0.5ppm)RMS

垂直:±(5mm+0.5ppm)RMS

实时动态测量

水平:±(8mm+1ppm)RMS

垂直:±(15mm+1ppm)RMS

单基线 <30km

网络RTK

水平:±(8mm+0.5ppm)RMS

垂直:±(15mm+0.5ppm)RMS

系统配置

操作系统

Linux系统

存储器

RAM:512M,ROM:32G

网络通讯

内置网络模块,支持WCDMA 4G网络通讯

物理及电源特性

尺寸

222mm长×164mm宽×79mm高

重量

1.93kg

内置电池

12000mAh/7.4V,可24小时连续工作

外接电源

宽电压供电 9~28 V DC,过压保护,电源稳压

额定功率

3.0W

环境指标

工作温度

-30℃至+65℃

存储温度

-40℃至+85℃

防水防尘

IP67

抗跌落

抗2米随机跌落

湿度

抗100%冷凝

通讯

蓝牙

Bluetooth2.1+EDR/Bluetooth4.0BLE

Wi-Fi

IEEE802.11b/g/n

LAN

10/100Mbps传输速率

移动网络

全网通4G

电台(选配)

TrimTalk450S、TrimMarkⅢ、PCC、SOUTH

网络协议

工作方式

支持全双工自适应10/100Base-T

协议

TCPClient、TCPServer、UDP、FTP、NtripCaster、NtripServer、NtripClient、HTTP、HTTPS等协议

输入输出

差分数据格式

CMR,CMR+,SCMRX,RTCM 2.x,RTCM 3.x

位置数据

NMEA – 0183,GSOF

输出频率

最高可达50HZ的原始数据输出

原始数据格式

dat、RINEX、BINEX

用户界面及接口

按键

2个多功能键、4个方向键、1个电源键

外观

高清256*64OLED液晶显示屏

用户界面

智能Web交互式界面

以上技术参数以实际产品为准,如有变更,恕不另行通知。
