使用SurPad 4.0进行电力勘测，该如何操作？

深耕测绘用户，深耕测量行业，思拓力推出了基于国内外测绘领域用户体验深度优化的RTK外业数据采集软件——SurPad 4.0。

这是思拓力面向全球化的一款通用软件，面向全球的用户，面向全球的测量任务，让测量放样工作更加简单轻松的同时，更为用户提供全行业测量解决方案，不止于野外勘测、工程测量、电力勘测、水利勘测……

今天，我们为大家介绍的是，使用SurPad 4.0进行电力勘测的操作内容。

电力勘测的主要流程分为：

1、选线，排杆，踏勘

2、平断面测量

3、塔基断面测量

4、杆塔拉线分坑计算

5、杆塔中心点，坑位放样

接下来，我们主要为大家介绍平断面测量和塔基断面测量的操作步骤。

打开思拓力Surpad 4.0手簿软件 ：

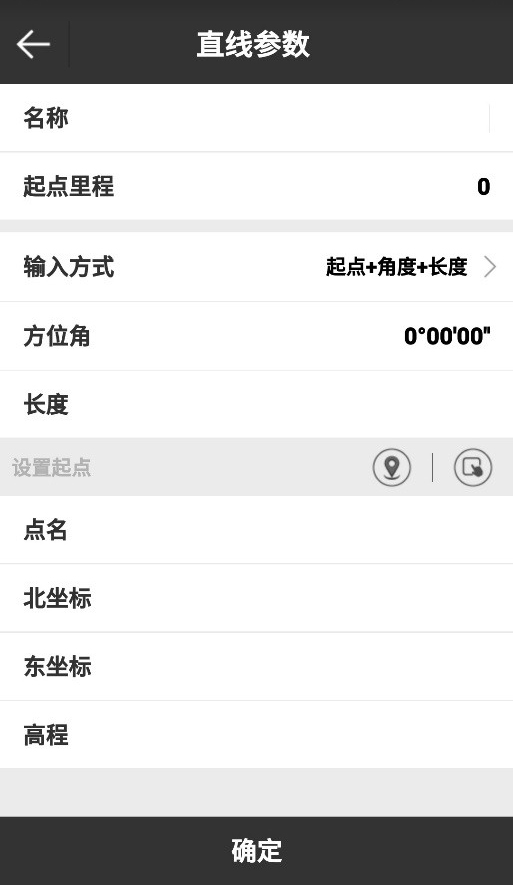

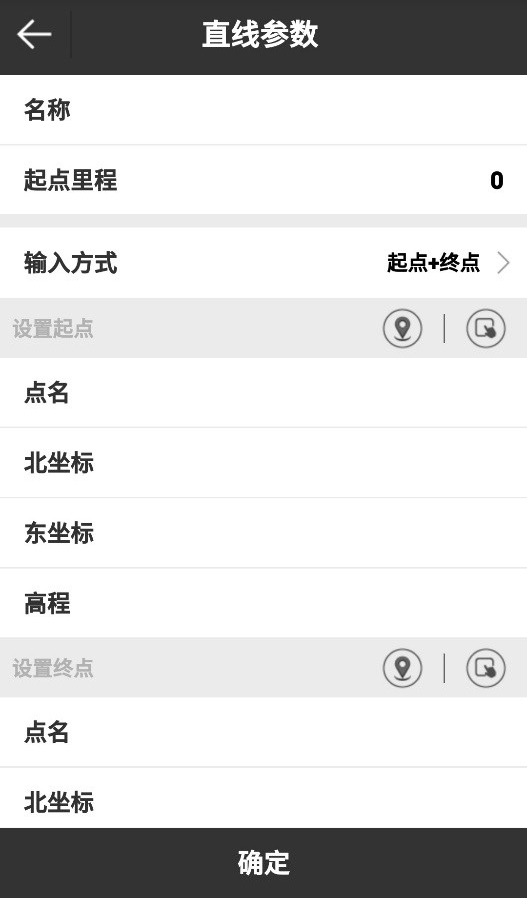

1、进入电力线勘测界面后进入辅助线库，点“增加”设置新增辅助线参数，然后设置线段的起点、终点坐标或者设置线路名称、起点里程、线段方位、线段长度和起点坐标。

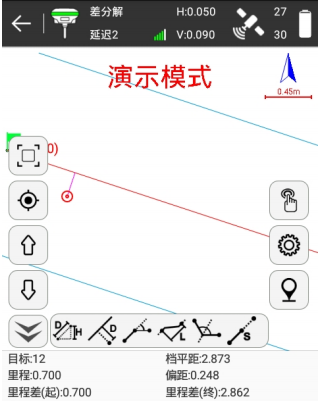

2、选择目标线路，线路放样如下图所示，根据软件下状态栏的放样提示，采集地形点，进行电力属性数据采集存储。

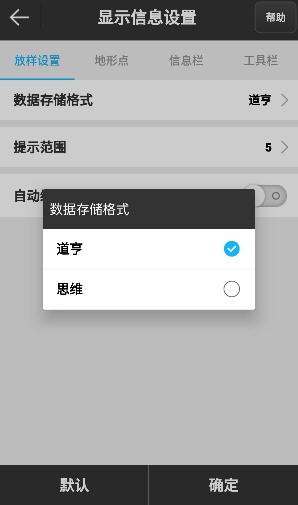

3、记录测量数据，文件的数据格式可通过进入配置界面选择，目前支持道亨、思维格式。新建项目时可切换需要采集的格式，一旦开始采集后则不允许切换。

用户在作业过程中，只需要选择想要的参考线，在需要采集的地物点采集地形点，存储测量数据。在类型下拉框中选择点类型，根据点类型，选择标注跨越物或路河塘房等的类型、杆型，输入宽度、角度、量高等，然后存储。电力软件会将这些地物地质信息及属性，保存到测量文件中。这样就不用记录繁琐的编码，直接通过选择的方式，就把地物及属性记录下来。

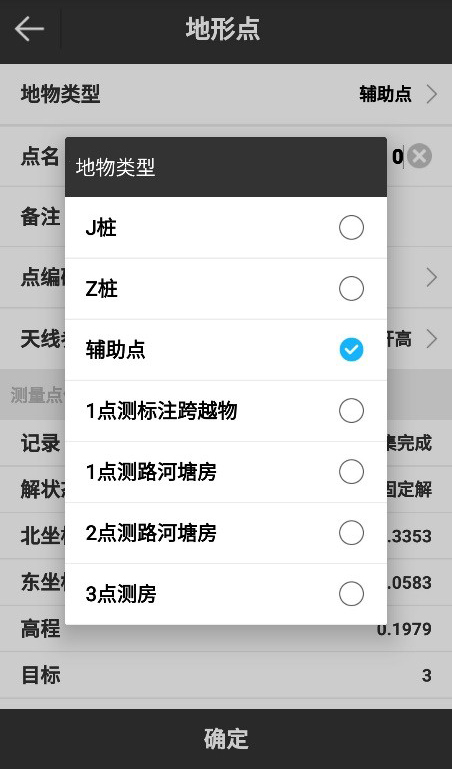

存储时，根据当前点的类型，选择存储时的点类型。存储点类型包括：J 桩(转角点)，Z桩(直线桩)，辅助点，1 点测标注跨越物，1 点测路河塘房，2 点测路河塘房，3 点测房。

在这里，有几点事项需要注意：

A、采集 J 桩、Z 桩、辅助点、普通点只需要输入点名，天线高。

B、在勘测作业过程中，线路上遇到电力线、通讯线、光缆等时，需要存储电力线的类型、跨越角等信息，以便在道亨 CAD 中的平面图和断面图中显示。

举例：前进线路上遇到220KV电线，角度为前进方向右侧锐角 45 度，量高 30 米，进行存储。

C、1 点测路、河塘、房等。前进线路上遇到公路、铁路、河流、塘、房屋等实物时，可以采用 1 点测路河塘房的方式存储。

举例：前进方向上，遇到一条公路，角度为前进方向右侧锐角 60 度，宽 10 米。在实物一端选点后，采集存储，在存储对话框中输入宽度。当后断面点不好测量时，可以在前断面点测量，此时宽度输入负值。

D、2 点测路河塘房等。这是存储跨越物的第二种方式，即可以较精确的测量实物宽度。在实物一端按采集存储，选择 2 点测路河塘房等，首先提示为点 1，存储后再到实物另一端按采集存储，软件自动提示为点 2。然后选择实物类型，输入角度等后，存储。

注意：实物两端测量顺序任意，软件会按线路方向自动判断实物的前后中断面点，需要注意的是，必须先存储 1 点，再存储 2 点，软件也自动处理，不用自己选择。

E、3 点测房。

测量房屋时，有 1 点、2 点、3 点三种方法。

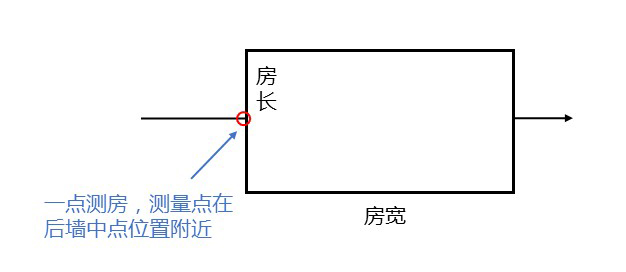

(1) 1点测房，即在存储对话框中选择 “1 点测路河塘房”，然后在【沟路连码】中选择“房屋”，1 点测房需要输入房长房宽和房高。

(2) 2点测房，需要在后墙角点和前墙角点分别进行测量，测量顺序任意。即是在存储对话框中选择 “2 点测路河塘房”，然后在跨越物中选择房屋，2 点测房需要输入房长和房高。

注意：房长可以输入正负值，房长的正负值表示：以线路前进方向为参考，房子向左侧偏还是向右侧偏，规则是：左正右负，即向左输入正值的房长，向右则输入负值的房长。

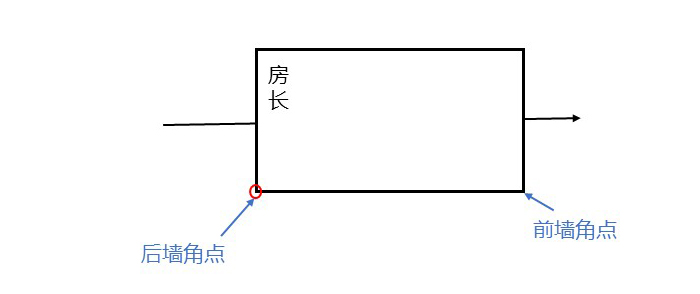

(3) 3点测房，需要在后墙角点和前墙角点分别测量一个点，测量顺序任意，然后在辅助墙角点测量一个点。

注意：辅助墙角点必须是第 3 点，即测量顺序是先测量后墙角点和前墙角点，再测量辅助墙角点，在存储对话框中选择 3 点测房，需要输入房高。

采集的电力数据利用思拓力提供的SurPadTool中的ElectricPro电力转换软件，将项目文件（*.PD）通过数据编辑，可转换成道亨 ORG 格式的数据。具体操作如下：

1、打开外业测量文件 (外业测量文件为*.PD)。

2、J 桩编辑。

3、指定 J 桩，就是指定其它点的起点 J 桩和终点 J 桩，这样可以自动算出其它点的正确里程和偏距。

4、里程排序。根据里程，将所有测量点自动排序。

5、转换。

外出作业时，如果电力线路太长，分别分成几段来测，最后数据合成一条线路，如果把所有的数据拷到 SurPad 4.0来后处理太麻烦，所以在转换软件里，有一个数据后处理的功能来把几段测线，合并到一个系统中，操作步骤如下：

1、在菜单中选择“操作”→“数据合并”；

2、打开 A 线路文件，再打开 B 线路文件；

3、选择两个文件的一个公共点；

4、计算校正参数（公共点列表中，第一行为 A 线路的公共点，第二行为 B 线路）；

5、点成果文件，保存新的 PD 文件；

6、转换。

塔基放样是在电力施工中，对高压输电线路的电力线铁塔塔基的4个或 8 个基准点进行施工放样。有哪些操作步骤呢？

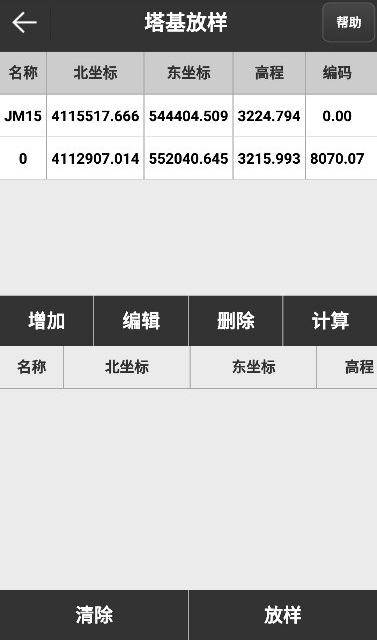

1、在SurPad 4.0中，进入塔基放样，选中一个点进行计算，设置塔基是四断面还是八断面，还有塔基的长度和宽度。设置好后进行计算即可。

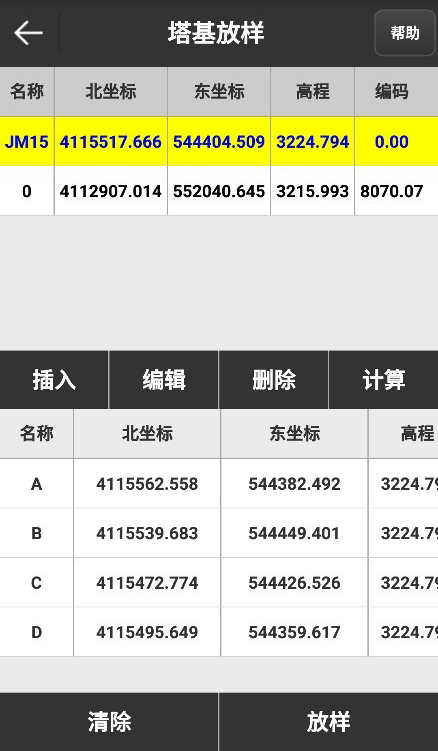

2、选中一个塔基，根据下状态栏的提示进行放样，不管是进行点放样还是线放样，都可以使用右边的箭头选择放样的点或线。塔基放样过程中可以通过采集塔基断面数据，当距离为 0 的时候就表示当前点在选择的线上。

好了，关于电力勘测的操作就介绍到这里，接下来我们还将陆续介绍SurPad 4.0的其他功能操作。也欢迎大家留言告诉我们，你希望对SurPad 4.0的哪一功能进行详细的操作介绍。
