带状地形图

一、项目背景

项目简介：此次项目是取得刘家峡水电站附近某河道两侧长100米，高40米区域的地形图，为下一步的河道水土治理提供基础资料。项目现场地形复杂，电磁信号差，人工测量难度较大，危险性也较高，而且任务时间紧迫。经过综合考虑后，项目方决定采用思拓力三维激光扫描测量方案。

项目仪器使用：思拓力X300三维激光扫描仪

       X300三维激光扫描仪及其配套处理软件，在此次项目中使用到的功能有：自动化点云预处理、带GPS测站坐标的高精度自动化拼接、GPS定向、整体点云成果的去噪和智能化抽稀、点云TIN渐进加密分类、自动化三维地形制作、DEM可三维可视化编辑、成果点云AOI感兴趣区域输出（CASS格式）、自动化等高线制作等。

●  现场扫描并获取测站GPS坐标

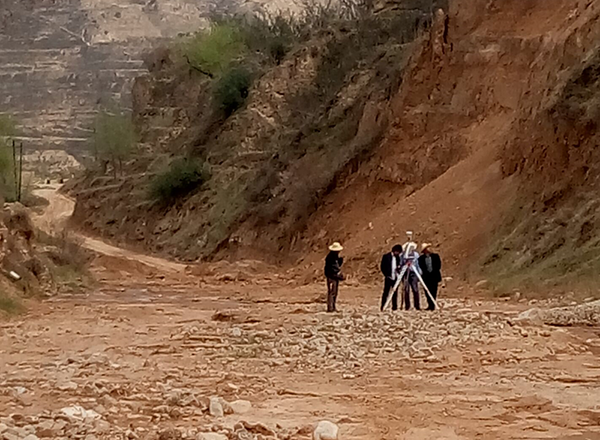

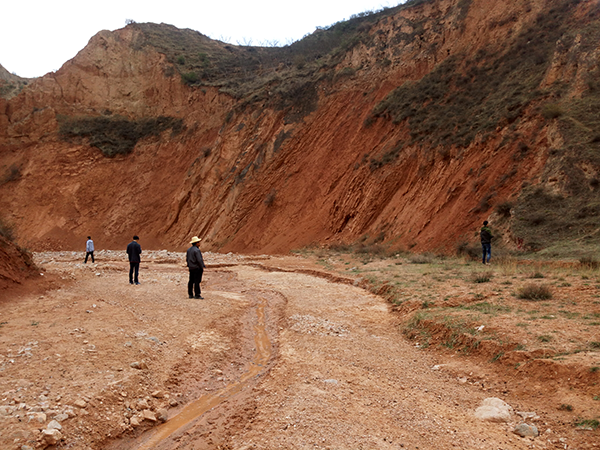

项目现场

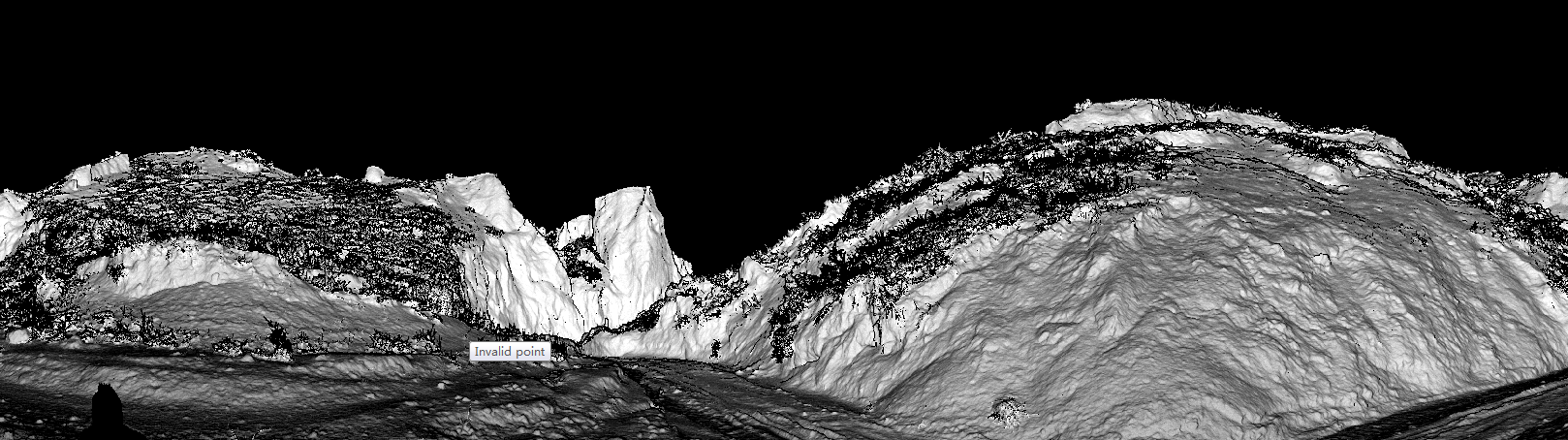

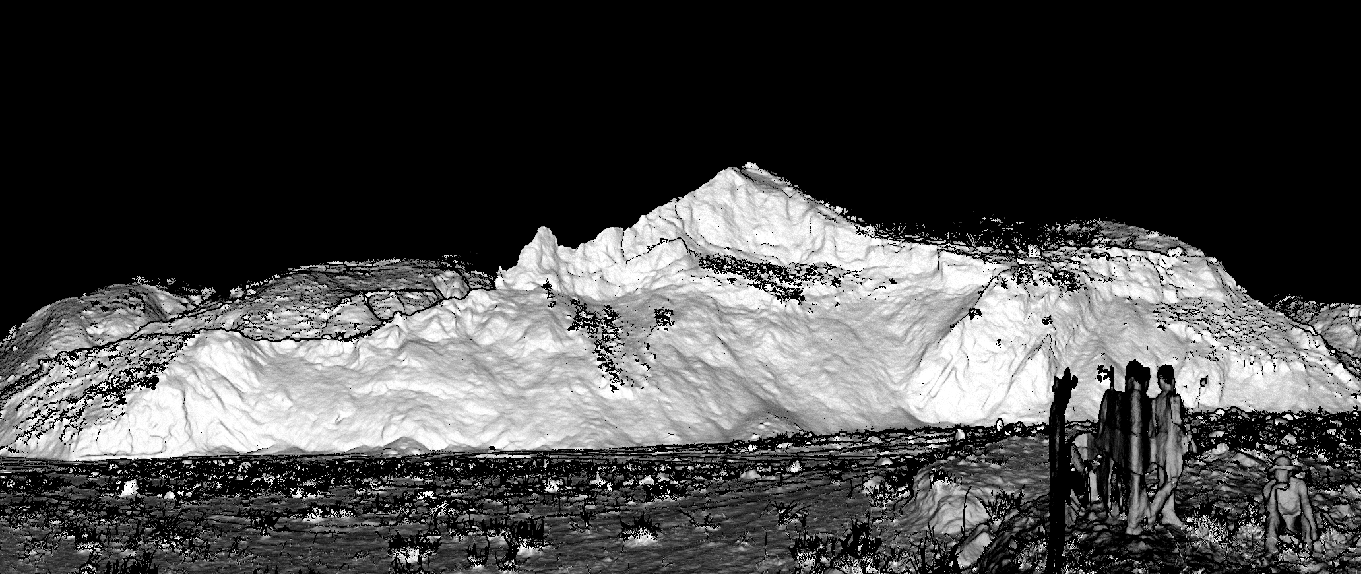

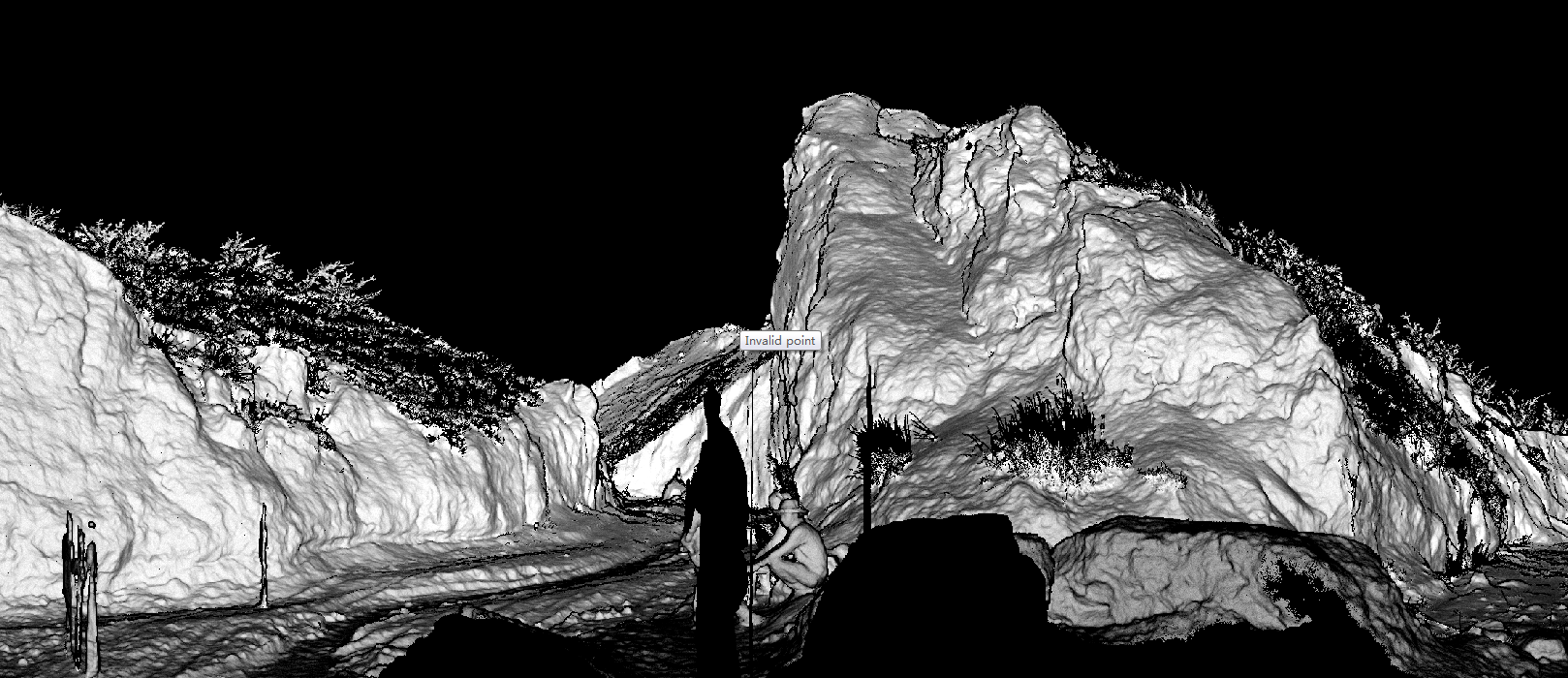

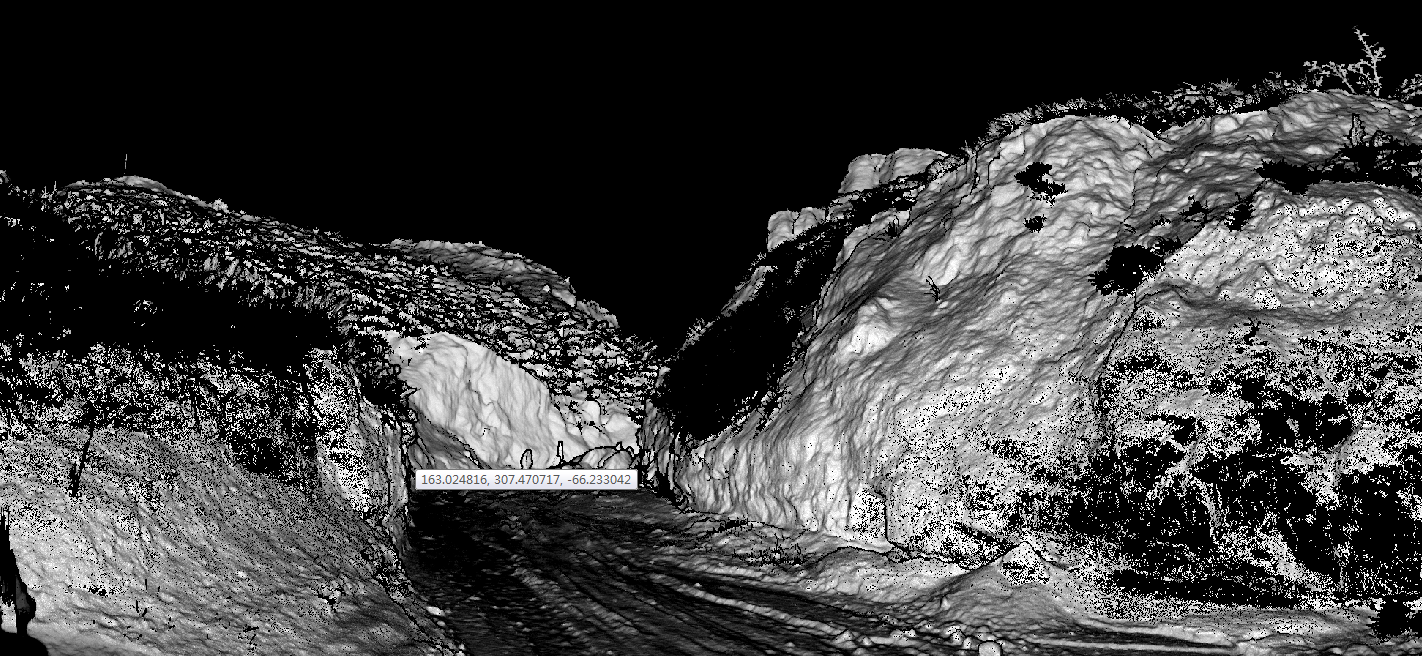

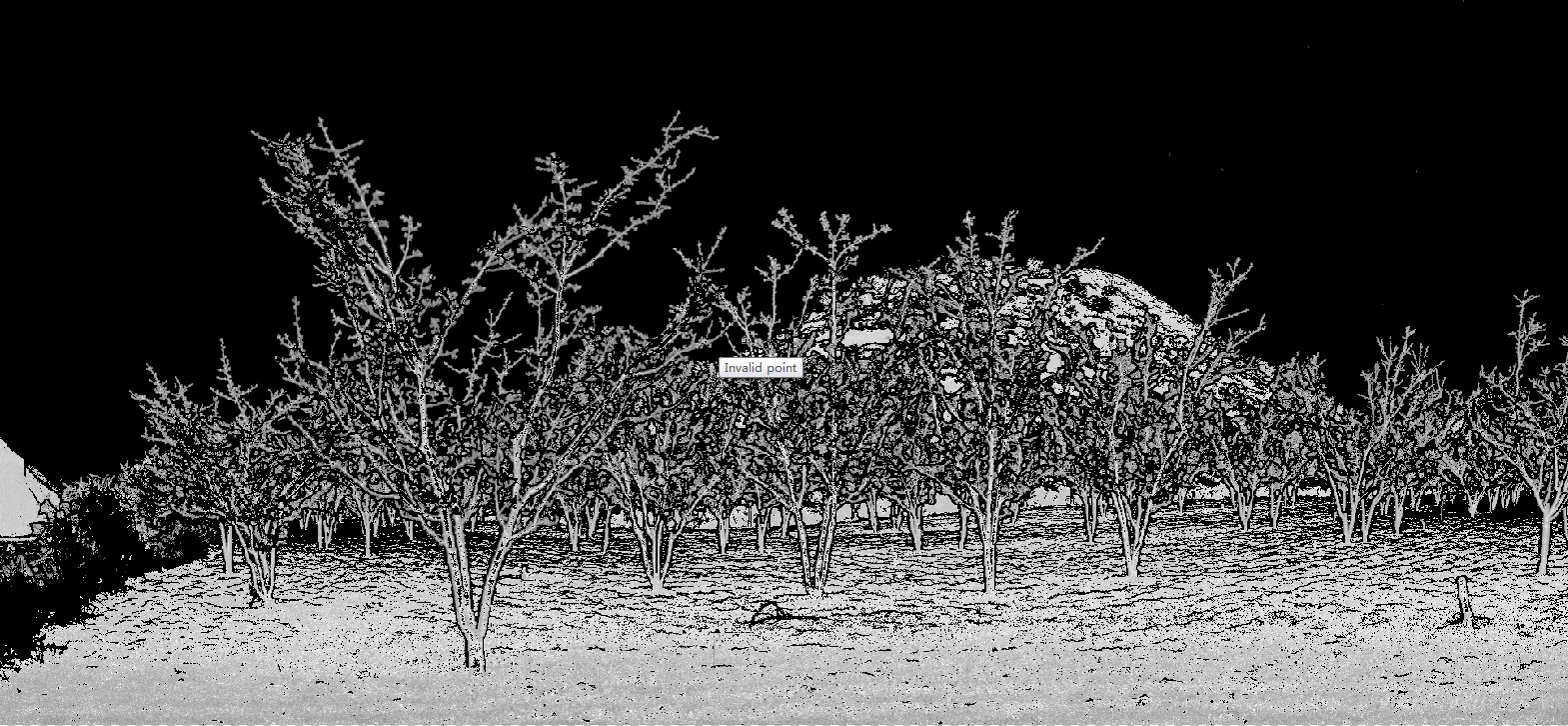

测站点云数据显示

●  自动化拼接

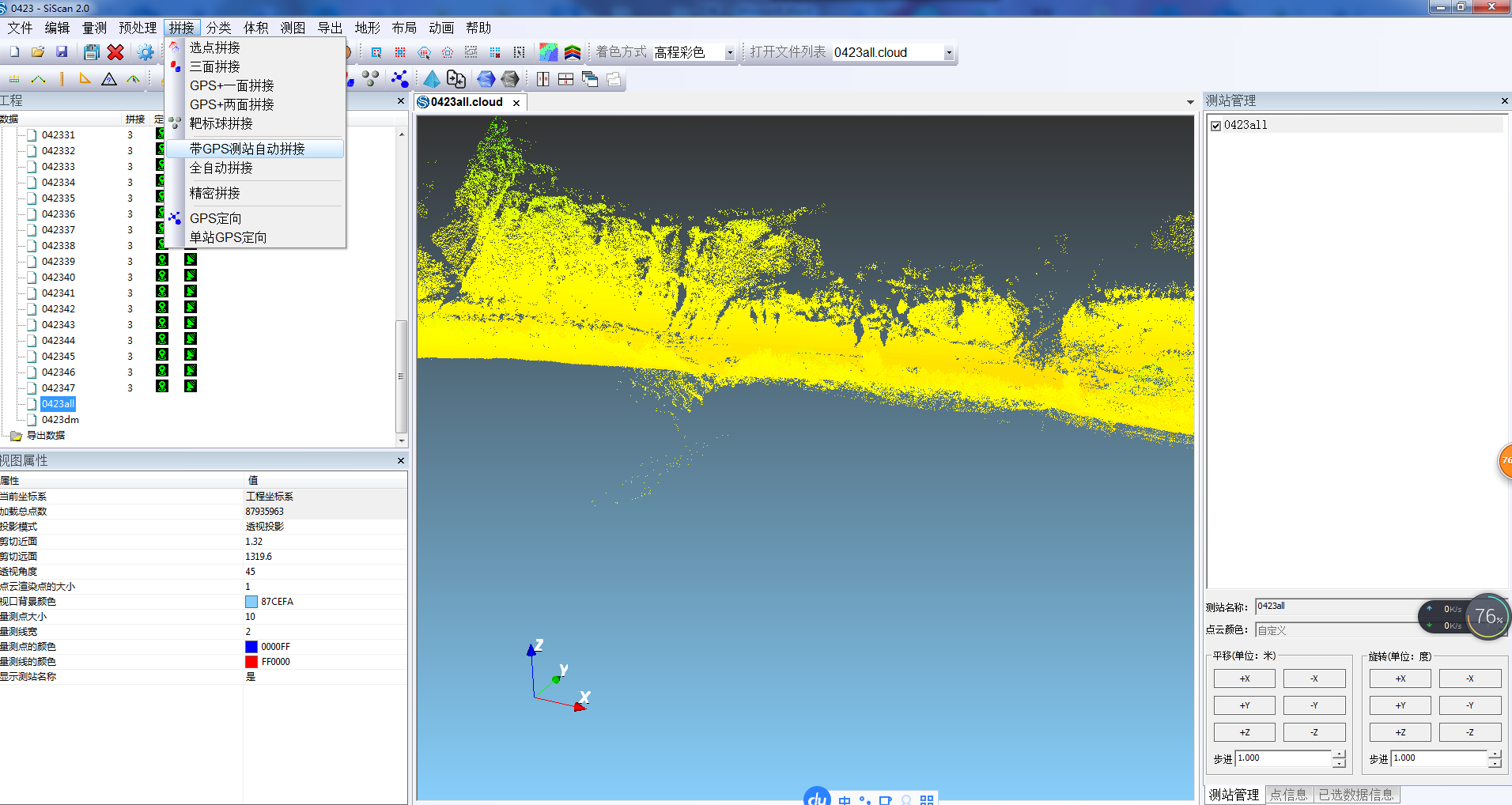

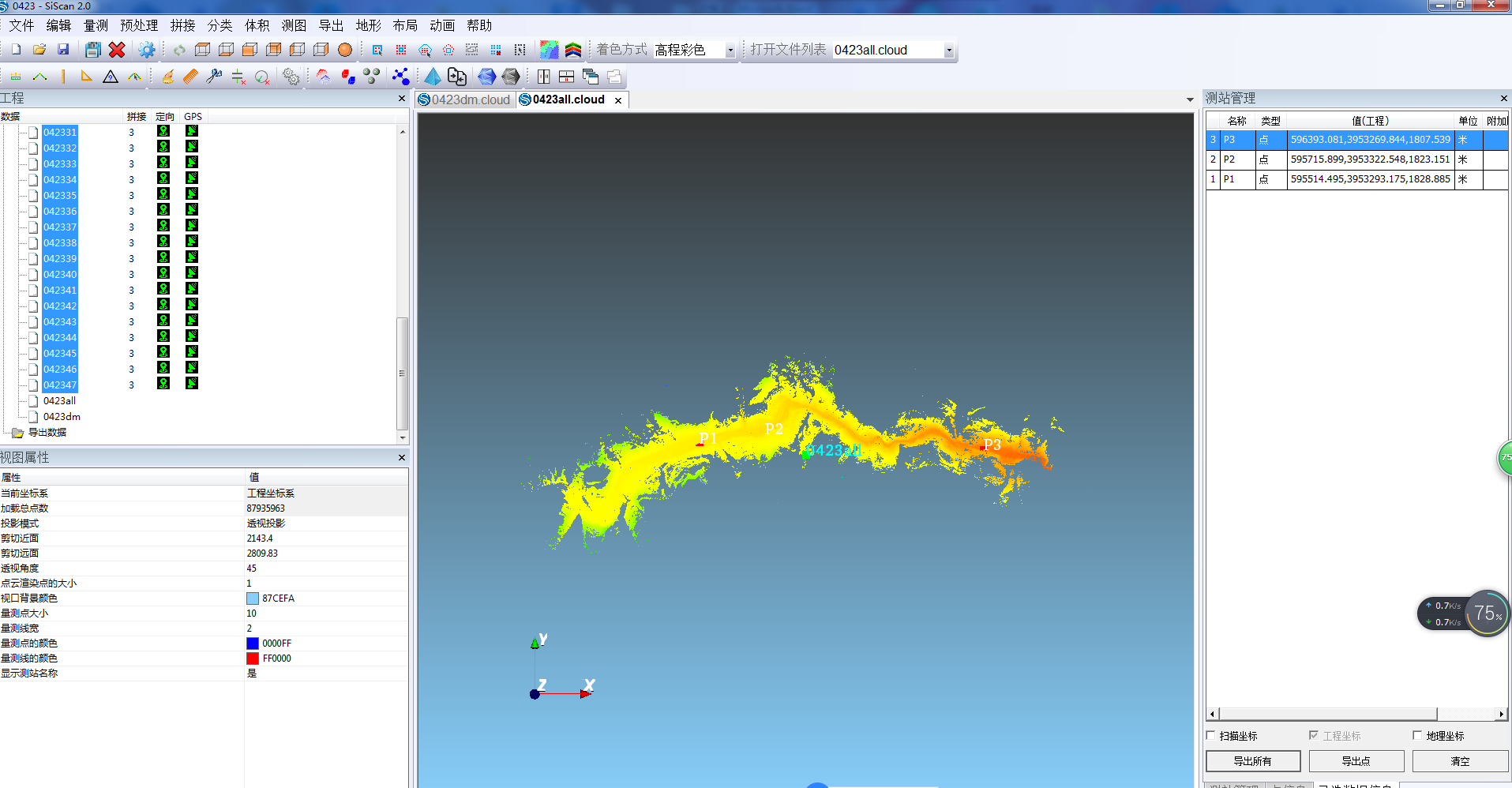

软件界面

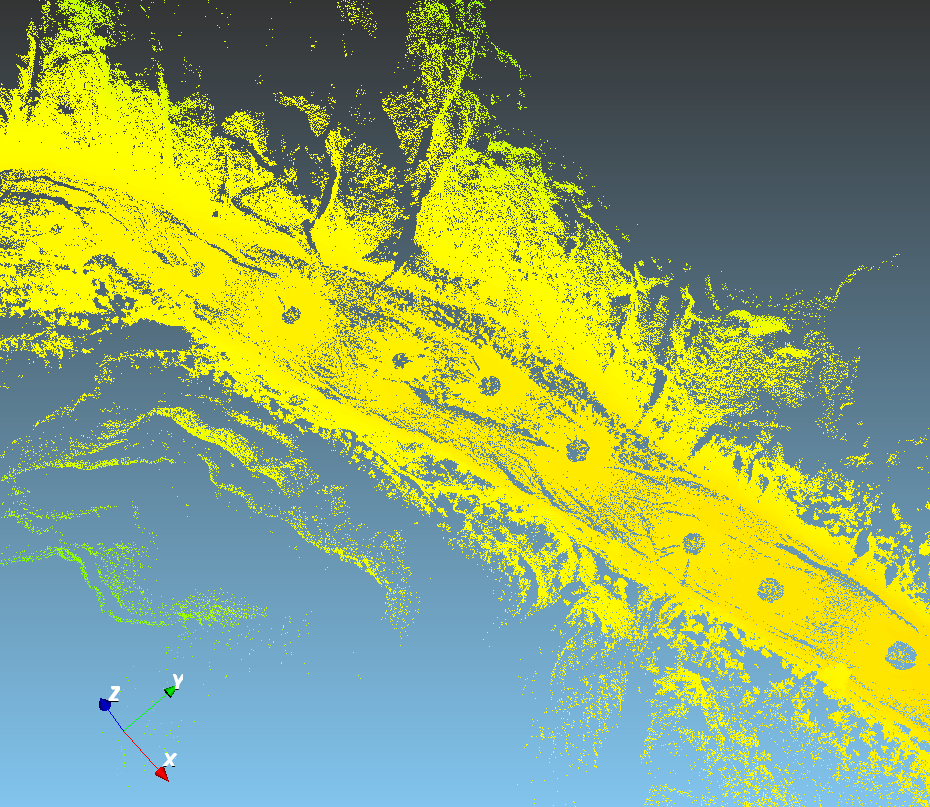

拼接后整体点云效果

拼接后整体点云效果—局部放大

拼接后整体点云效果—局部放大

●  GPS定向

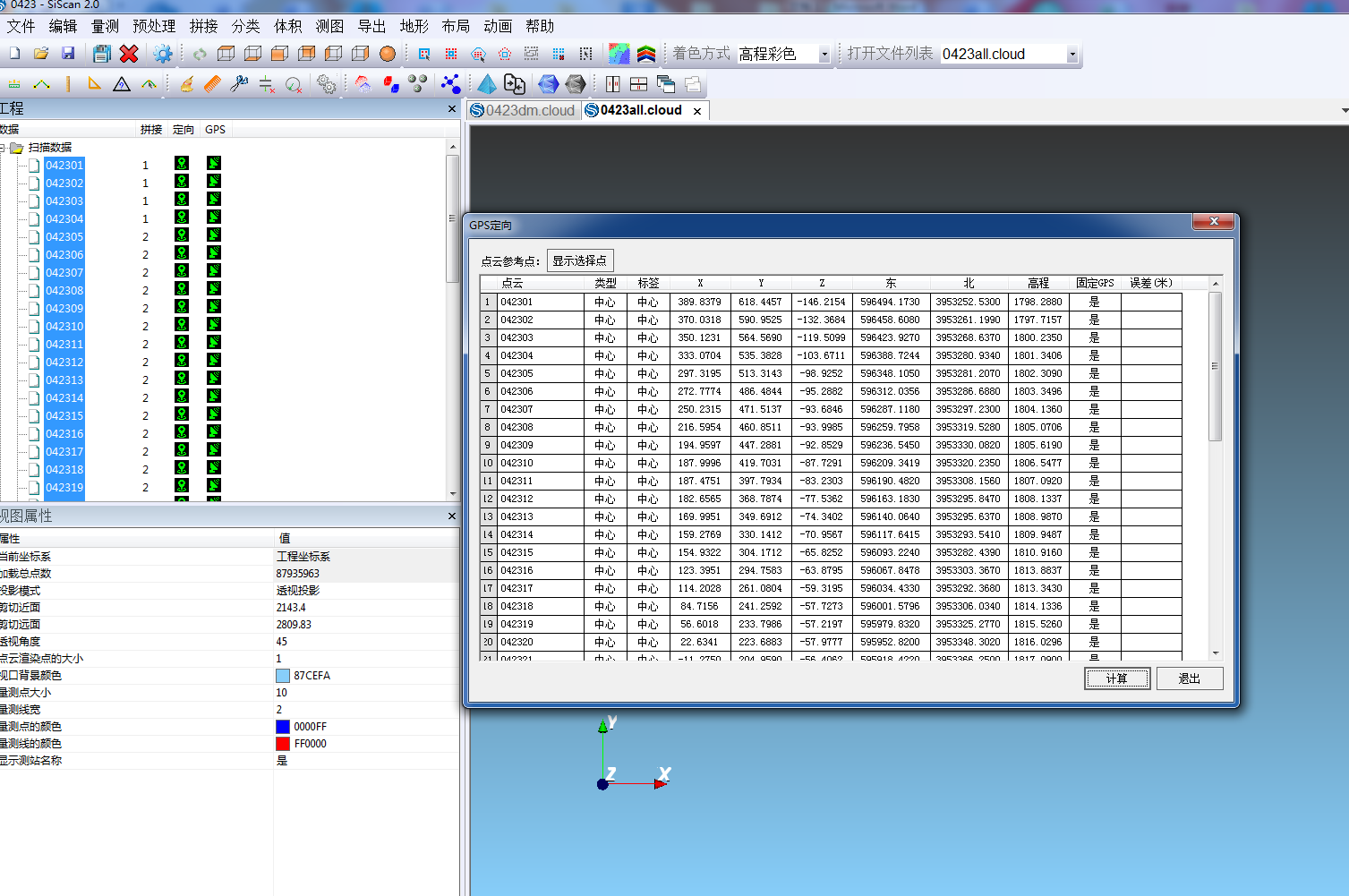

软件界面

完成定向后，选取检查点

●  点云去噪和抽稀

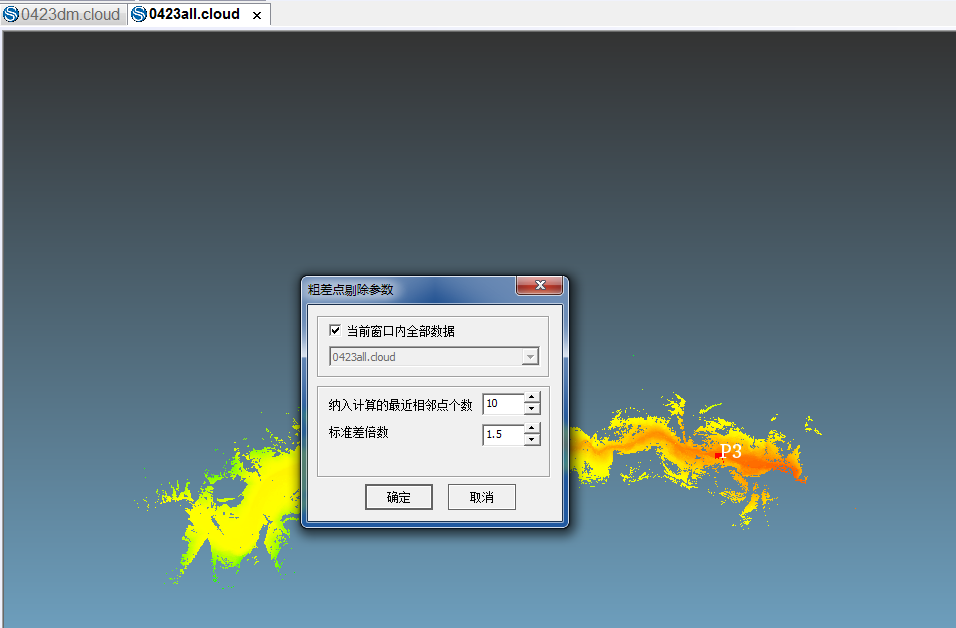

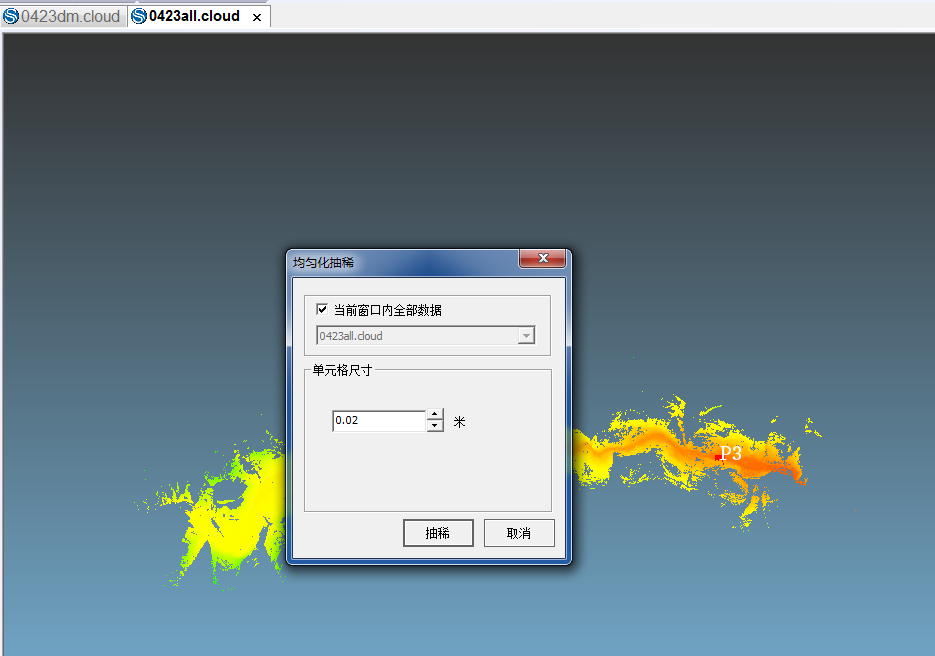

软件界面

●  点云分类

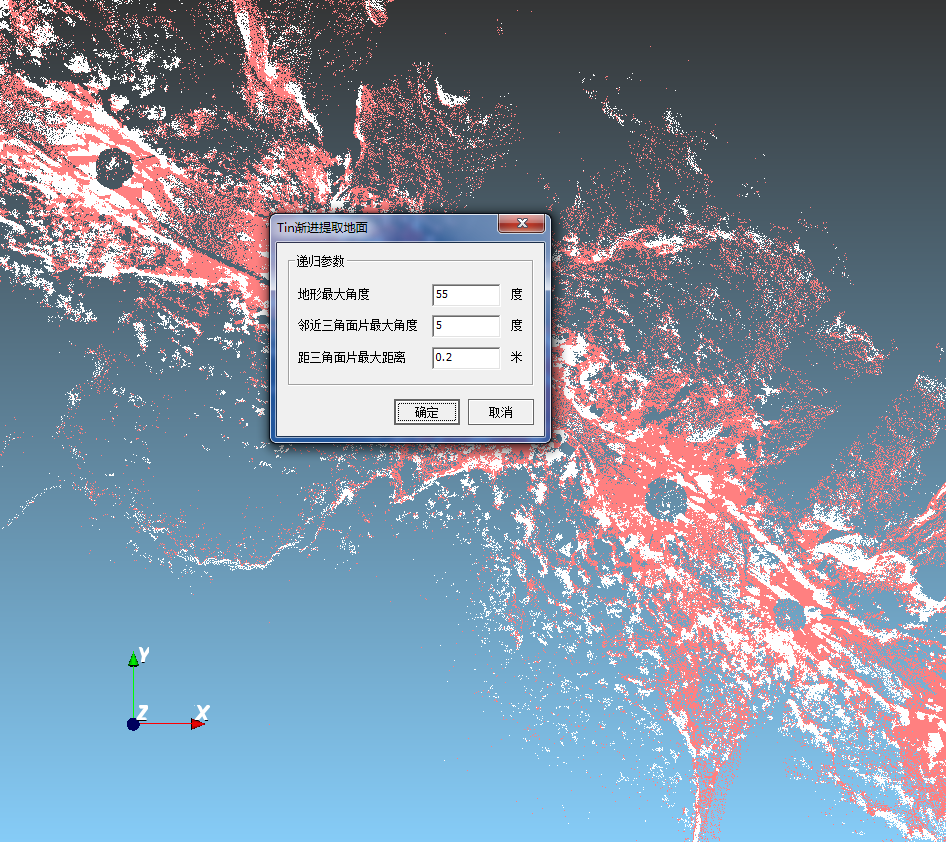

软件界面

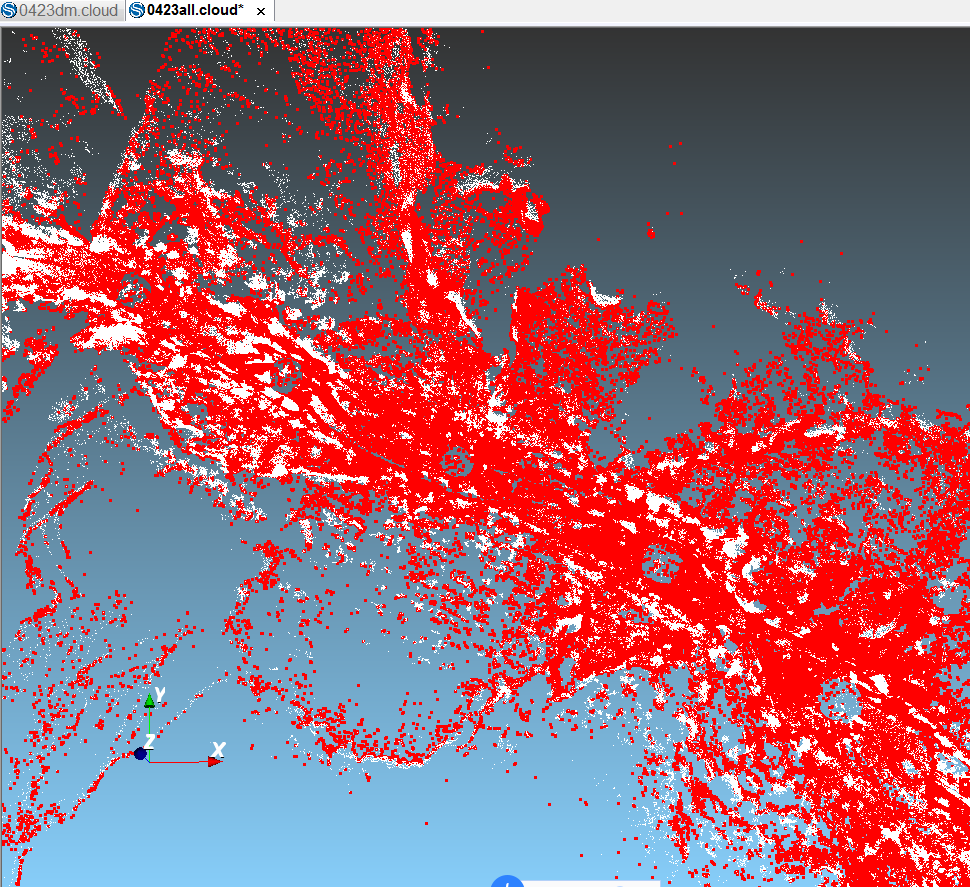

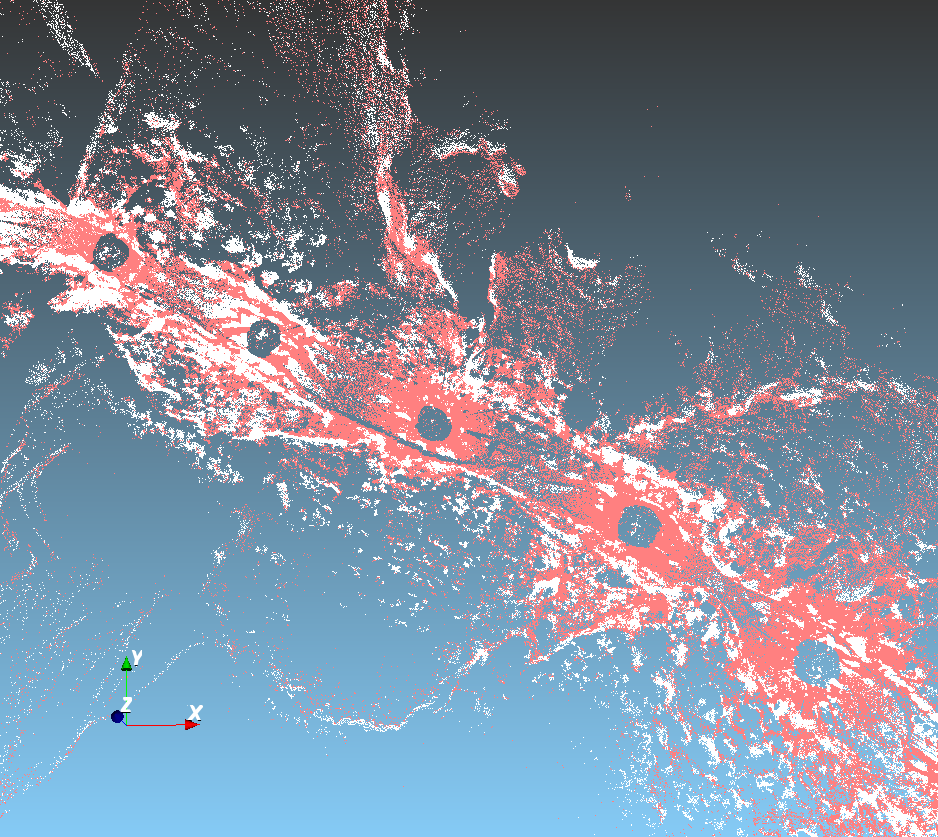

分类后点云数据，红色为地面点，白色为噪声点

选中地面点并输出

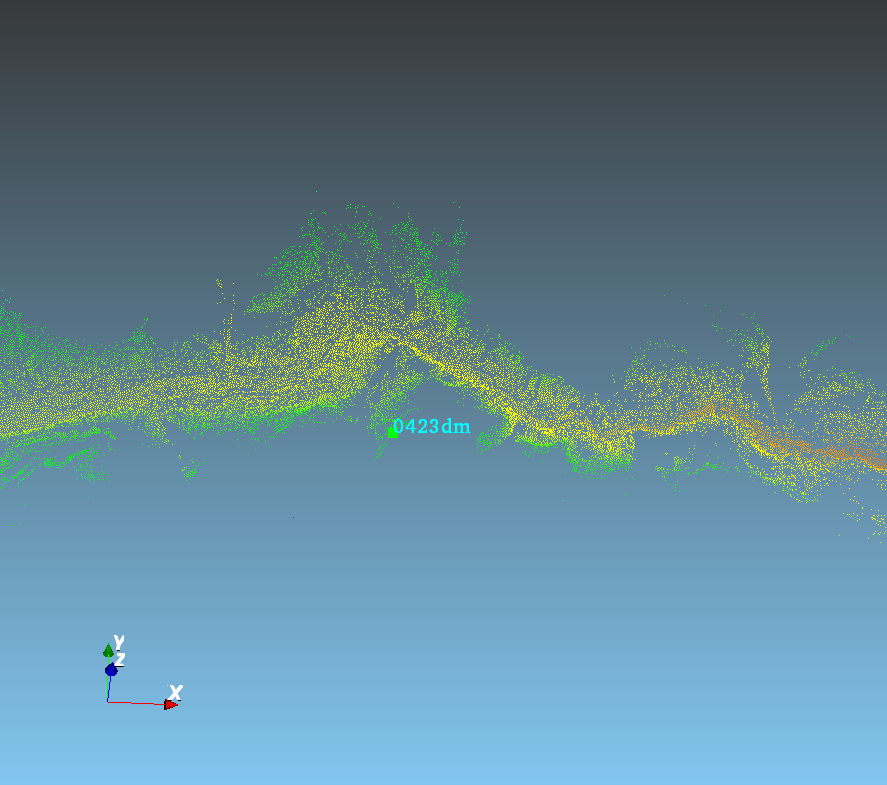

输出后地面点

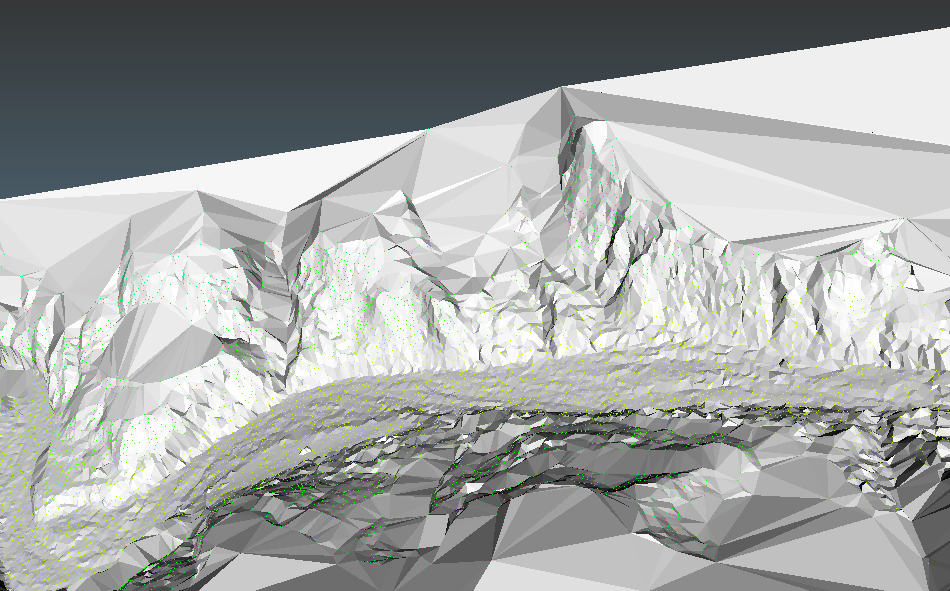

自动化模型恢复，叠加地面点

等高线生成并编辑
